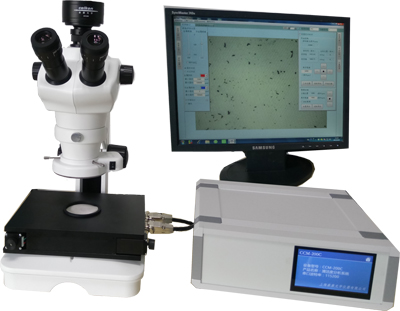

一、CCM-200C清洁度分析仪组成：
|
序号
|
产品名称
|
型号
|
数量
|
单位
|
备注
|
|
1
|
体视显微镜
|
CCM-200C
|
1
|
台
|
|
|
2
|
LED环形灯
|
YK-48
|
1
|
套
|
配套在显微镜上
|
|
3
|
电动载物台
|
ST-100
|
1
|
台
|
|
|
4
|
彩色数字摄像机
|
CK-300
|
1
|
套
|
配套在显微镜上
|
|
5
|
清洁度分析软件
|
DC-3000
|
1
|
套
|
|
|
6
|
电脑
|
联想
|
1
|
台
|
|
|
7
|
打印机
|
|
1
|
台
|
客户自配
|
二、产品简介
1、XTL-3000C电脑型体视显微镜
观察筒：三目观察筒,45°倾斜，可360°旋转；100%通光摄影
瞳距调节范围：48--76mm；视度调节范围 ±5屈光度
目镜：高眼点目镜WF10X（φ22mm）
物镜变倍范围：0.8--5X
辅助物镜：2X
光学放大倍数：8—50X
视场：φ27.5mm-4.4mm
光源：反射光照明：3W大功率LED灯，亮度可调，照明角度可调
透射光：3W多颗LED灯，光照均匀，亮度可调
LED环形灯，亮度可调。
调焦升降范围：100mm
工作距离：110mm
载物板：玻璃载物板,直径140mm
电脑摄像系统：1X摄影接口，标准C接口，CK-300数字摄像系统，分辨率：2048X1536， 芯片尺寸：1/2"， USB2.0连接
2、电控XY移动台
平台行程：水平方向*竖直方向=80*70（单位mm）
l 螺杆导程：2000μm
l 重复定位精度：±5μm以内
l 8细分下的分辨率：单步1.25μm
l 16细分下的分辨率：单步0.625μm
l 步进电机步距角：1.8°
l 额定工作电流：单轴0.65A（24V电源供电）
l 负载：≥5kg
l 往返间隙：5微米
颗粒范围：3微米-5000微米
滤纸：25/47/50/100
移动台控制箱配备按键，可手动控制设备移动
采用通用232串口与PC机进行通信（19200波特率）
串口控制，能设置电机的移动速度，移动距离，移动方向
3、DC-3000清洁度分析软件
与电动移动台配套，自动完成整张滤膜的扫描过程，扫描后自动拼结完整图，
执行标准：ISO 16232、ISO4406/4407、GB/T14039、GB/T20082-2006
l扫描时间：自动扫描一个50毫米滤膜的时间为10分钟左右
l报告：支持多种报告格式，格式可根据客户需求定制。
三、CCM-200C清洁度分析系统配置清单
|
序号
|
名 称
|
数 量
|
单 位
|
附 注
|
|
1
|
体视显微镜主机架
|
1
|
台
|
|
|
2
|
三目镜连续变倍镜体
|
1
|
套
|
|
|
3
|
10X目镜
|
1
|
对
|
|
|
4
|
2X辅助物镜
|
1
|
个
|
|
|
5
|
三目头托架
|
1
|
个
|
|
|
6
|
内六角扳手
|
2
|
把
|
|
|
7
|
载物板
|
1
|
块
|
|
|
8
|
环形LED灯
|
1
|
套
|
|
|
9
|
C接口
|
1
|
个
|
|
|
10
|
彩色数字摄像机
|
1
|
个
|
CK-300
|
|
11
|
USB数据线
|
1
|
根
|
|
|
12
|
清洁度分析软件安装光盘
|
1
|
张
|
|
|
13
|
加密锁
|
1
|
只
|
|
|
14
|
标尺
|
1
|
块
|
|
|
15
|
电控移动台
|
1
|
套
|
|
|
16
|
电控移动台控制器
|
1
|
套
|
|
|
17
|
通讯线
|
2
|
根
|
|
|
18
|
电源线
|
2
|
根
|
|
|
19
|
防尘罩
|
1
|
个
|
|
|
20
|
使用说明书
|
1
|
份
|
|
|
21
|
出厂合格证
|
1
|
份
|
|
|
22
|
保修卡
|
1
|
份
|
|
四、工作流程：
l 整个拼图到出报告能在10分钟之内完成。

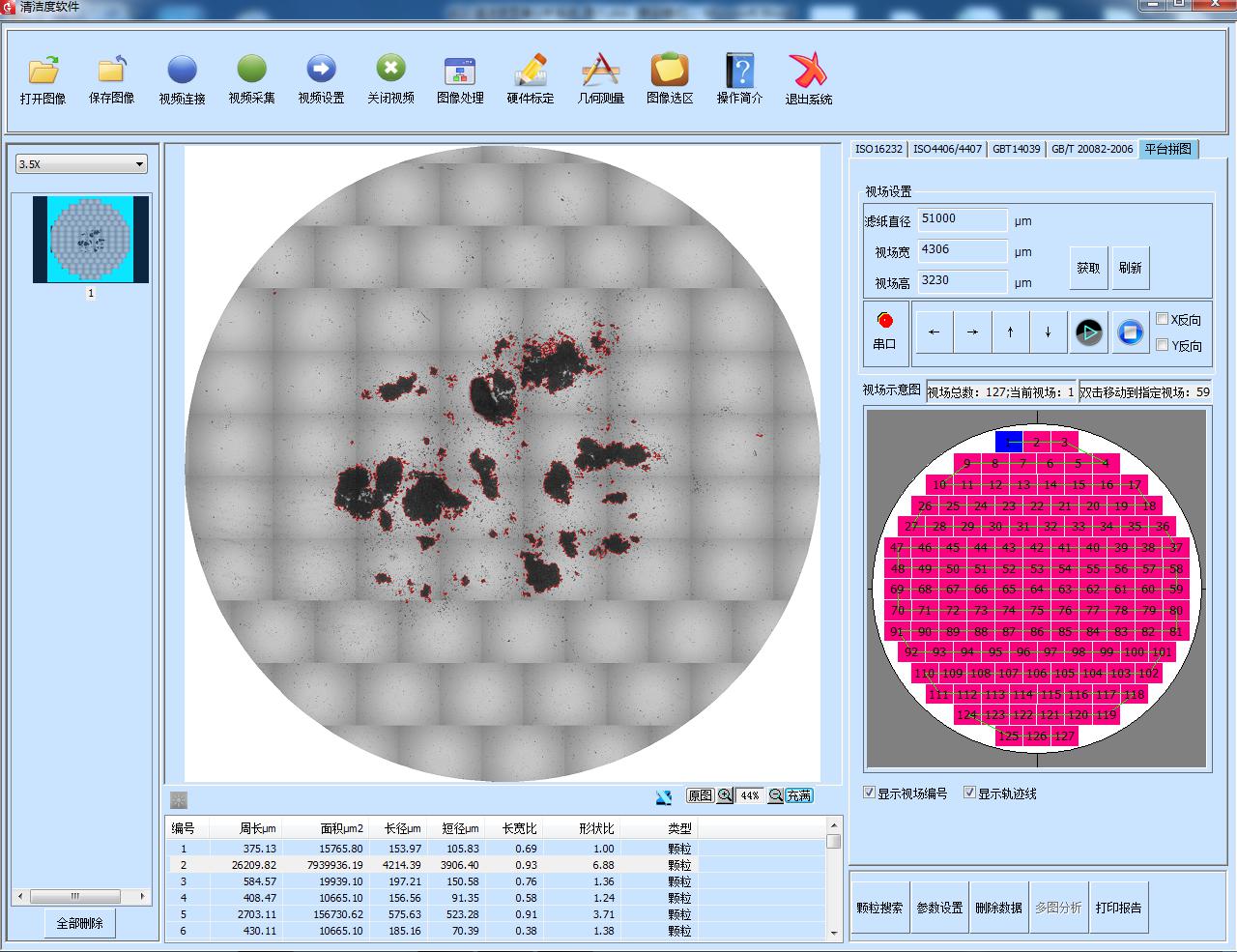

1. 软件主界面：
|
