蔡康正置LED荧光显微镜DFM-66C

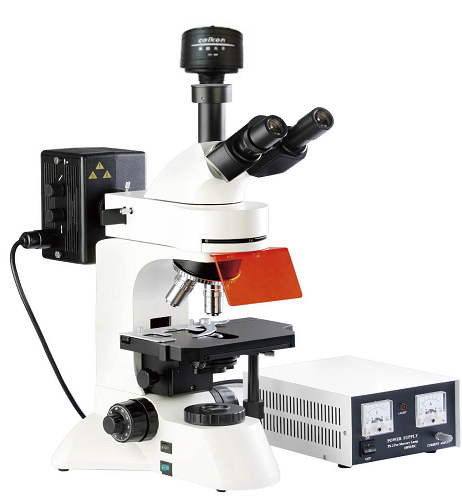

| 一、荧光实物数码图： |
 |
二、蔡康荧光显微镜仪器的主要用途和特点
1. 光学系统：UCIS无穷远色差独立校正光学系统
2. 机架：一体化结构，符合人体工程学原理，稳定可靠，外观设计新颖
3. 观察筒：双目观察筒，倾角45°，瞳孔距调节52-75mm，视度可调
4. 目镜：WF10X/20mm平场大视野目镜，高眼点，瞳孔观察距离21mm
5. 物镜：
4X无穷远长距平场消色差物镜NA0.25 WD9.67
10X无穷远长距平场消色差物镜NA0.40 WD7.97
40X无穷远长距平场消色差物镜NA0.60 WD3.76
100X无穷远长距平场正相衬消色差物镜NA0.40 WD7.97
6. 载物台：固定式载物台210mmX140mm；配低位同轴柔性XY向移动调节手轮，移动范围75mmX50mm 。
7. 物镜转换器：五孔内定位转换器，滚珠轴承内定位，有防霉装置。
8. 粗微调：粗微调同轴，配有限位装置和锁紧装置，低手位同轴调焦手轮，微调手轮格值0.001mm，调焦更加精确
9. 聚光镜：超长工作距离聚光镜72mm，数值孔径N.A0.30.
10. 光源：采用内置式非球面透镜，3W LED光源。
11. 荧光装置：根据不同观察需要，可任意选配B、G、UV、V四组荧光激发装置，并配有进口以及国产两种档次荧光激发片供选择。配专用汞灯灯箱、电源箱。
12. 滤色片：蓝滤色片组、磨砂滤色片。
13. C接口：0.5XC接口。
蔡康DFM-66C LED荧光显微镜是一种多用途光学仪器，采用无放大率色差的无限远平场消色差荧光物镜和大视野目镜,光学系统成像清晰,视野广阔。激发光源采用大 功率高亮度单色LED模块组，透射光源采用大功率高亮度白光LED模块，照明亮度 可调，照明装置功耗小，使用寿命长，具有安全、舒适等操作性能。是生命科学领域研究、疾病预防与免疫检测的理想仪器，可供科研、高校、医疗和疾控防疫等部门使用,本系统是将光学显微镜技术、良好的光电转换技术、计算机成像技术紧密地结合在一起而开发研制成功的一项高科技产品。可以在计算机上很方便地观察荧光图像，从而对荧光图谱进行分析，评级等对图片进行输出、打印。
|
|
|
|
|
| |
| |
| 三、荧光显微镜仪器的主要技术指标 |
| 目镜 |
大视野 WF10X(Φ22mm) |
| 无限远平场消色差物镜 |
PL 4X/0.10 |
| PL 10X/0.25 |
| PLF L40X/0.85（弹簧）(无放大率色差) |
| PL 100X/1.25(弹簧,油) |
| 目镜筒 |
三目镜, 30�0�8倾斜 |
|
落射荧光照明系统
|
3W 高亮单色LED，可以按单色或双色进行组合，各单色LED发光波长为：绿色475nm~550nm 发射波长595nm；
蓝色410nm~490nm，发射波长：515nm
|
| 荧光滤光片组: 蓝、绿。 |
| 调焦机构 |
粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
| 转换器 |
五孔(内向式滚珠内定位) |
| 载物台 |
双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm) |
|
透射照明系统
|
阿贝聚光镜 NA.1.25 可上下升降 |
| 蓝滤色片和磨砂玻璃 |
| 集光器适应于LED照明(内置视场光栏) |
| 3W 高亮白光LED, 亮度可调 |
|
选配件
|
目镜 |
分划目镜10X(field number:Φ22mm) |
| 物镜 |
无限远平场消色差物镜60X |
| 滤色片 |
绿、黄滤色片 |
|
荧光滤光片组
|
紫光380nm~415nm 发射波长：475nm |
| 紫外光320nm~380nm 发射波长：435nm |
| CCD接头 |
0.4X、0.5X、1X、0.5X带分划 |
| 摄像仪 |
USB输出：130/300/500/1000万像素
Video输出：380/520电视线
|
|
数码相机接头
|
CANON(EF) NIKON(F) |
|
| |
|
|
|
|
|
