 首页 >>> 大平台金相显微镜:DMM-600C >>> 蔡康大平台正置金相显微镜DMM-600C

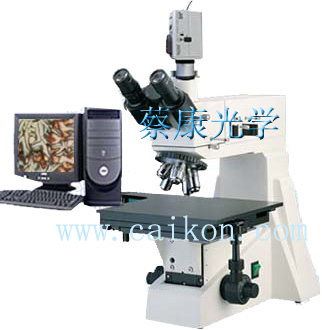

蔡康大平台正置金相显微镜DMM-600C
放大图片
产品名称:

蔡康大平台正置金相显微镜DMM-600C

产品型号: DMM-600C
产品特点: 上海蔡康光学仪器厂生产大平台正置金相显微镜DMM-600C,倒置金相显微镜,正置金相显微镜,暗场金相显微镜,透反射金相显微镜,透反射暗场金相显微镜。
蔡康大平台正置金相显微镜DMM-600C详细资料:

                                                                    蔡康大平台正置金相显微镜DMM-600C
一、仪器的主要用途和特点
    蔡康DMM-600系列研究型大平台金相显微镜配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
   DMM-600C研究型大平台三目正置金相显微镜是将光学显微镜技术、优良的光电转换技术、计算机成像技术紧密地结合在一起而开发研制成功的一项科技产品。既可人工观察金相图像,又可以在计算机上很方便地适时观察金相图像,并以随时捕捉下来,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。



二、仪器的主要技术指标
组件及规格
目镜 大视野 WF10X(Φ18mm)
WF20X(Φ8.5mm)
平场分划 10X(0.10mm/格值)
物镜 平场消色差
(无盖玻片)
放大倍数/数值孔径 工作距离
PL5X/0.12 18.3
PLL10X/0.25 8.9
PLL20X/0.40 8.7
PLL40X/0.60(弹簧) 3.7
PL50X/0.70(弹簧) 2.02
PL80X/0.80(弹簧) 0.96
目镜筒 三目镜 转轴式,倾斜30度,包括检偏振片
仪器主体 粗调、微调手轮,微调格值为0.002MM(底座及支架)
偏光装置 可插入式起偏振片,垂直照明装置,能进行一般金相分析、微粒分析测试,还能对不透明物体进行分析、观察。
载物台 尺寸:250 X 230mm有快速移动装置,移动范围:153 X 153mm
调焦机构 同轴粗微动调焦机构, 调焦范围15mm 微动格值2μm
照明系统 落射照明 6V 20W ,卤素灯,亮度可调带起偏振片落射照明 6V 20W ,卤素灯,亮度可调
滤片组 蓝、黄、绿、磨砂
转换器 滚珠内定位内弯,五孔转换

三、仪器主体分解
    DMM-600配有带屈光补偿的棱镜型双目镜筒。能调节左右目镜的屈光度。这种设计使得在调节瞳距时,物镜的齐焦面保持不变,即使更换不同倍率的物镜,也只需做较小的调焦。目镜圈由橡皮制成,以便更舒适的观察。     五孔转换器内部设有机械定位。此设计使旋转更平滑,也增强了耐用性。同时,转换器周圈带有突楞,使得旋转更加方便,无需触及物镜。
双目镜筒

五孔转换器




      X、Y轴平行移动,X轴50mm,Y轴70mm,高精度的平移设计确保观察式样水平移动,移动精度0.1mm。

载物台调动手轮


    同轴粗微调焦手轮位置在载物台后边下方,而且他和载物台移动手柄的位置接近,因此操作者无需扭曲肩膀,可保持自然的姿势进行操作。     多功能三目头设计,使得三目头既可接彩色摄像器,也可接数码相机,使传统的人眼观察同时还可以电脑观察或者数码相机拍照。
同轴粗微调焦手轮

三目头

    此牢固安装在主机上的机械载物台是内置式双层机构,可在XY方向进行平滑移动。由于这种机构是内置式设计,因而X向导轨不会突出载物台台面,这种设计增大了载 物台上方的空间,使对标本操作变得更方便、快捷,同时,载物台在X轴的移动也更加平滑和精密。载物台表面光滑,使载玻片能够更平滑、自如地移动。

双层机构机械载物台


四、系统的组成
1、金相显微镜DMM-600
2、电脑适配镜
3、彩色摄像器(CCD)
4、A/D转换器(彩色图象采集设备)
5、计算机(选购)

五、选购部分
1.金相分析软件
2.300-2000万像素成像器.

六、同类仪器的比较
1、DMM-600C正置金相显微镜
2、
DMM-600D电脑金相显微镜
3、
DMM-660C电脑金相显微镜
4、
DMM-660D数码金相显微镜
